硅片編碼打標設備：半導體制造的“身份賦予者”

在精密至納米級別的半導體制造世界中，每一片硅片都承載著未來芯片的雛形。從單晶硅棒上被切割下來，到經過數百道復雜工序最終成為集成電路，硅片需要在龐大的工廠中流轉數周甚至數月。在這個過程中，如何精準地識別、追蹤和管理每一片硅片，確保其工藝歷史、性能參數與最終產品一一對應，成為關乎良率與成本的核心問題。而解決這一問題的關鍵，正是硅片編碼打標設備——它如同一位嚴謹的“身份賦予者”，在硅片旅程的起點，為其烙上獨一無二的終身印記。

一、設備概述與技術原理

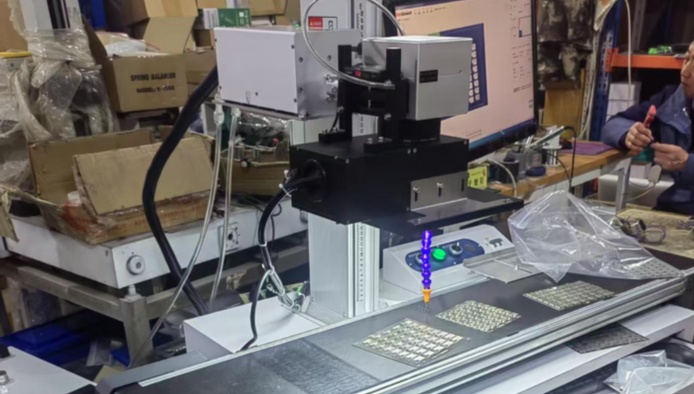

硅片編碼打標設備是一種集成了精密機械、自動化控制、機器視覺和激光技術的尖端裝備。其主要功能是在硅片的特定區域（通常是邊緣或指定空白區域）永久性地刻印上一串由字母和數字組成的唯一編碼，即硅片ID。

目前，主流的打標技術是激光打標。其工作原理是：由高能量的激光束聚焦在硅片表面，在極短的時間內（納秒、皮秒甚至飛秒量級）使材料瞬間氣化或發生化學物理變化，從而形成微小的、肉眼可見或機器可讀的凹坑或標記。相較于早期的墨水噴印或機械刻劃，激光打標具有無可比擬的優勢：

非接觸式加工：避免了對硅片造成物理應力或污染，保證了硅片的完整性。

永久性強：標記與硅片本體融為一體，能耐受后續高溫、腐蝕性化學試劑清洗等苛刻工藝環節，不會脫落或模糊。

精度高、速度快：現代激光器可以實現微米級別的精細標記，單片打標時間僅需數秒，滿足生產線的高節拍需求。

靈活性好：通過軟件即可輕松變更編碼內容、格式和位置，適應不同客戶和工藝的要求。

二、核心組成部分與工作流程

一臺完整的硅片編碼打標系統通常包含以下幾個核心模塊：

1.上料與傳輸單元：通常與自動化物料搬運系統（AMHS）對接，自動接收來自上一工序的硅片盒（FOUP），并利用機械手將硅片精準地拾取并放置在打標工位。

2.精密定位與對焦系統：通過高精度電機、光柵尺和視覺相機，實現對硅片位置的精確定位，并確保激光焦點始終落在硅片表面的最佳位置。

3.激光器與光學系統：這是設備的心臟。根據硅片材質和標記要求，可選擇光纖激光器、綠光激光器或紫外激光器等。光學系統負責將激光束引導、擴束并聚焦。

4.機器視覺系統：在打標前，視覺系統會先拍照識別硅片上的notch（缺口）或flat（平邊）進行預對齊；打標后，再進行讀碼驗證（OCR/OCV），確保編碼清晰、正確，并將結果反饋給上位管理系統。

5.控制系統與軟件：集成式的工控機與專業軟件負責協調所有硬件動作，管理編碼數據庫，生成打標指令，并記錄每一片硅片的打標日志，實現全流程可追溯。

其標準工作流程為：上料→定位對齊→激光打標→讀碼驗證→下料/分類。

三、編碼的重要性與深遠影響

這串看似簡單的編碼，是整個半導體智能制造和數據追溯體系的基石。

實現全流程追溯：在每一道工藝設備上，都會通過讀碼器讀取硅片ID，并將該工序的工藝參數（如溫度、時間、膜厚等）與該ID綁定。一旦最終測試發現某顆芯片存在缺陷，可以通過其對應的硅片ID反向追溯至問題發生的具體工序和時間點，極大地加速了問題分析與良率提升。

提升生產柔性：在“小批量、多品種”的先進制造模式下，不同規格的硅片可以在同一條產線上混合流動。系統通過識別編碼，自動調用對應的工藝配方，實現柔性化生產。

保障數據完整性：它為制造執行系統（MES）提供了最基礎的數據單元，使得生產管理、庫存控制、質量分析都建立在準確、唯一的實物標識之上。

四、技術發展趨勢

隨著芯片制程不斷微縮，對打標技術也提出了更高要求：

更低的損傷：研發熱影響區更小的超快激光（皮秒、飛秒激光），在實現高對比度標記的同時，最大限度地減少對硅片晶格結構的損傷，避免對邊緣區域的電路性能造成潛在影響。

更高的集成度：設備正朝著與計量檢測設備（如膜厚測量、缺陷檢測）一體化的方向發展，在一個工位完成多項任務，節省空間與時間。

更智能的軟件：結合人工智能（AI）算法，實現對標記質量的自動判定、預測性維護以及對編碼內容的智能優化。

結語

硅片編碼打標設備，雖不直接參與芯片的功能制造，卻是現代半導體工廠不可或缺的“神經末梢”與“身份管家”。它以其精密的筆觸，為每一片硅片賦予了獨一無二的身份，串聯起從硅片到芯片的每一個數據節點，為提升良率、保障質量、實現智能化制造奠定了堅實的地基。在邁向更高制程與更智能未來的道路上，這門“在方寸之間銘刻身份”的藝術，將繼續扮演著至關重要的角色。
