精密劃片機新手操作實用教程：從入門到精通

精密劃片機是現代精密制造業，尤其是半導體、集成電路、LED、藍寶石玻璃等行業不可或缺的關鍵設備。它通過高速旋轉的超薄金剛石刀片，對脆性、硬質材料進行高精度、高效率的切割。對于一名新手操作員而言，熟悉并掌握其操作流程至關重要，這不僅能保證產品質量，更能確保人身與設備安全。

第一步：操作前的認知與準備

1.認識你的“伙伴”：

在操作前，請花時間熟悉劃片機的主要組成部分：

主機機身：設備的支撐結構。

主軸系統：設備的核心，負責驅動刀片高速旋轉。

工作臺（X-Y平臺）：承載并精確定位待加工產品。

視覺對位系統（CCD）：用于尋找切割道，實現高精度對位。

冷卻系統：提供去離子水或冷卻液，用于冷卻刀片、清洗切屑。

控制系統與軟件：人機交互界面，用于設定和操控所有參數。

2.安全第一，牢記于心：

個人防護：操作時必須佩戴防護眼鏡，防止冷卻液或碎屑飛濺。建議穿戴防割手套處理晶圓和刀片。

設備安全：確保設備接地良好。在主軸旋轉時，嚴禁身體的任何部位進入切割區域。

環境要求：保持設備周圍環境整潔，無振動、無強電磁干擾，溫度和濕度符合設備要求。

3.開機與初始化：

依次打開總電源、控制柜電源、電腦主機。

啟動操作軟件，設備會進行自檢和原點復位。請務必等待這一流程完成，這是后續所有精度的基礎。

第二步：核心操作流程詳解

1.安裝與校準刀片（換刀流程）：

這是最關鍵也最需要細心的一步。

清潔：使用無塵布和酒精清潔法蘭盤和刀片壓蓋的接觸面。

安裝：小心地將刀片放到法蘭盤上，確保放置平穩。用手擰上壓蓋螺絲，然后使用專用的力矩扳手，按照對角線順序，分兩次擰緊到規定力矩。切忌用力過猛！

刀痕校準（T.T.P）：這是為了保證刀尖的旋轉中心與工作臺的相對位置精確。在軟件中調用刀痕校準功能，設備會在校準玻璃上切一個淺痕。通過CCD系統測量該刀痕與基準線的距離，并將偏差值輸入系統，軟件會自動進行補償。

2.裝夾產品（上料）：

清潔工作臺與吸盤：確保無灰塵、無碎屑，以免影響產品平整度。

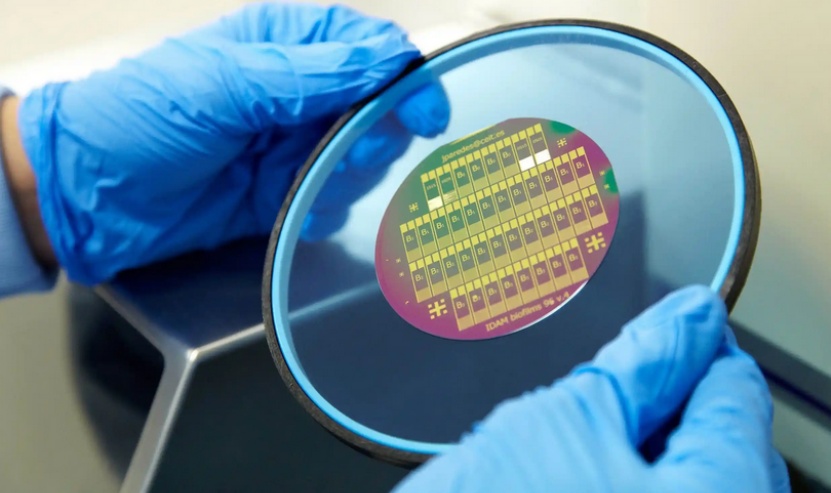

粘貼產品：使用專用的UV膜或藍膜，將產品（如晶圓）平整地粘貼在陶瓷或金屬載板上。確保無氣泡、無褶皺。

安裝載板：將載板牢固地安裝在工作臺的真空吸盤上，并啟動真空吸附，確保產品被牢牢固定。

3.工藝參數設定：

根據產品材料、厚度和刀片性能，設定合理的切割參數。新手應在工程師指導下進行。

切割速度（X/Y軸速度）：通常為1-50mm/s。材料越硬越脆，速度應越慢。

主軸轉速：通常為20,000-40,000RPM。轉速與切割速度需匹配。

切割深度：設定為“產品厚度+膜厚+安全余量（如10-20μm）”，確保完全切斷產品但不過度切入載板。

冷卻液流量：確保充足且均勻地沖刷刀片切割點。

4.視覺對位與流程編輯：

尋找零點：移動工作臺，使用CCD相機找到產品的第一個切割道中心，并將其設為加工零點。

設置切割道：在軟件中輸入切割道的間距、數量、切割方向（先X后Y或先Y后X）。

模擬運行：在正式切割前，使用“模擬”或“空跑”功能，檢查切割路徑是否正確，避免撞刀。

5.執行切割與下料：

確認所有參數無誤后，點擊“開始”按鈕。

在切割過程中，注意觀察冷卻液是否正常，切割聲音是否平穩無異常。

切割完成后，設備會自動停止。關閉真空吸附，小心取下載板和產品。

進行清潔和檢查，使用顯微鏡查看切割道是否有崩邊、毛刺等缺陷。

第三步：日常維護與保養

每日：清潔工作臺、水箱過濾網，檢查冷卻液液位和濃度。

每周：檢查并清潔主軸錐面，清理設備內部殘留的碎屑。

定期：按照設備手冊要求，更換冷卻液、清洗水箱，并由專業人員進行主軸精度校驗。

FAQ（常見問題解答）

1.Q：切割過程中產品出現嚴重崩邊（Chipping）是什么原因？如何解決？

A：崩邊是劃片工藝中最常見的問題。可能原因有：

刀片問題：刀片磨損、粒度不匹配或安裝不當。解決方案是更換新刀片或重新安裝。

參數問題：切割速度過快或主軸轉速過低。嘗試降低切割速度或提高主軸轉速。

冷卻液問題：流量不足或濃度不對，導致冷卻和排屑效果差。檢查并調整冷卻液。

設備問題：主軸跳動過大，需要聯系工程師進行檢修。

2.Q：如何進行刀片的刀痕校準（T.T.P）？為什么它如此重要？

A：刀痕校準是通過在標準玻璃上切割一條線，然后測量該線與理論位置的偏差，并將此補償值輸入系統的過程。其重要性在于：刀片安裝在主軸上后，其旋轉中心與工作臺的坐標系存在微米級的偏差。如果不進行T.T.P補償，這個偏差會直接導致所有的切割位置都不準確，無法對準產品的切割道，造成產品報廢。

3.Q：切割時發現切不透產品，可能是什么原因？

A：主要原因有：

刀片高度（切割深度）設置不足：重新測量產品總厚度（包括基底和粘貼膜），并相應增加切割深度。

刀片磨損：刀片已達到使用壽命，直徑變小，導致有效切割深度不足，需要更換新刀片。

工作臺或產品不平：檢查真空吸盤是否平整，產品粘貼是否有氣泡。

4.Q：為什么必須使用去離子水作為冷卻液？普通自來水可以嗎？

A：絕對不可以。原因有二：

防導電：半導體晶圓上的電路非常精密，普通水中的離子會導致電路短路。

防污染與水垢：自來水中的雜質和礦物質會污染產品表面，并在設備管路和主軸內部形成水垢，導致堵塞和腐蝕，嚴重損害設備。

5.Q：作為新手，在日常操作中最容易忽略哪些細節？

A：新手最容易忽略的細節包括：

清潔：忽略對工作臺、載板、法蘭盤的徹底清潔，一粒微小的灰塵就可能導致產品移位或切割異常。

力矩扳手的使用：憑感覺擰緊刀片壓蓋螺絲，而非使用力矩扳手并按規定順序操作，這可能導致刀片松動或夾持不均，非常危險。

不進行模擬運行：直接開始切割，一旦程序設置有誤，極易發生撞刀事故。

忽略異常聲音：切割過程中出現異常噪音（如刺耳的摩擦聲）時未立即停機檢查，可能導致設備損壞加劇。

總結：

掌握精密劃片機的操作是一個理論與實踐緊密結合的過程。新手務必遵循“安全、規范、細心”的原則，從每一次的換刀、對位和參數設定中積累經驗。遇到問題時，勤于思考并及時向有經驗的同事或工程師請教，您將很快從一名新手成長為一名熟練的操作能手。
