TFT-LCD生產線激光劃線系統集成解決方案

TFT-LCD（薄膜晶體管液晶顯示器）作為現代顯示技術的核心，廣泛應用于智能手機、電視、平板電腦等電子設備中。其生產過程涉及多個精密環節，其中激光劃線系統作為關鍵工藝之一，用于在玻璃基板上進行精確切割、劃線或標記，以實現面板的高效分離和功能化處理。隨著顯示行業向高分辨率、大尺寸和柔性化發展，傳統機械劃線方式已難以滿足高精度和低損傷的需求。激光劃線技術憑借其非接觸、高精度和高效率的特點，逐漸成為TFT-LCD生產中的主流選擇。然而，單一激光設備往往無法充分發揮其潛力，因此，集成解決方案應運而生。

本文將詳細探討TFT-LCD生產線激光劃線系統集成解決方案，包括其組成、優勢、應用及實施要點，旨在為行業提供實用的參考。

激光劃線系統集成解決方案的核心在于將激光設備、控制系統、軟件平臺和生產流程無縫整合，形成一個智能化的生產單元。這種集成不僅提升了劃線精度和效率，還通過自動化減少了人為干預，降低了生產成本和缺陷率。在TFT-LCD生產中，激光劃線主要用于玻璃基板的切割、邊緣處理和功能層圖案化，例如在OLED或量子點顯示中，激光可精確移除特定層以實現像素定義。隨著5G、物聯網和智能制造的推進，集成化激光系統正成為提升TFT-LCD生產線競爭力的關鍵因素。

激光劃線系統集成解決方案的組成

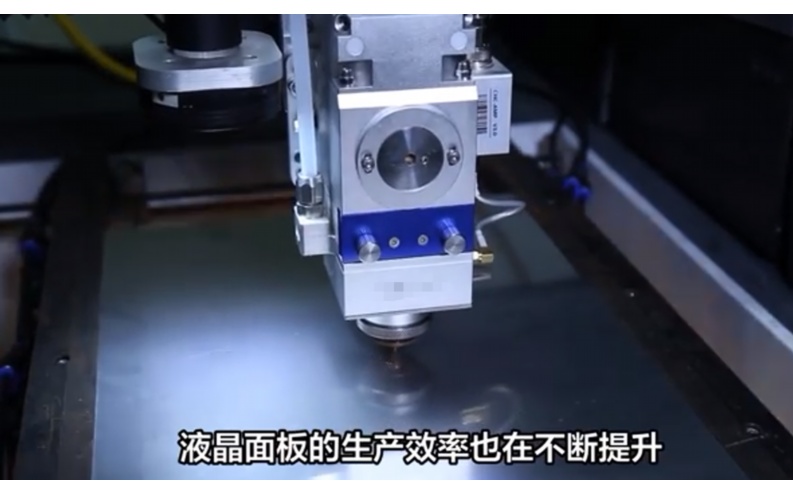

一個完整的TFT-LCD生產線激光劃線系統集成解決方案通常包括硬件、軟件和接口模塊三大部分。硬件部分涵蓋激光源、光學系統、運動平臺和傳感器。激光源多采用紫外或綠光激光器，因其波長適合玻璃和薄膜材料的精確加工，避免熱影響區導致的微裂紋。光學系統包括透鏡、掃描鏡和光束整形元件，確保激光束聚焦到微米級精度，實現均勻劃線。運動平臺采用高精度線性馬達或機器人臂，與生產線同步移動基板，保證劃線位置的一致性。傳感器則用于實時監測劃線過程，例如通過視覺系統檢測缺陷，并及時反饋調整參數。

軟件部分是集成解決方案的“大腦”，包括控制軟件、仿真模塊和數據分析平臺。控制軟件基于PLC（可編程邏輯控制器）或工業PC，實現激光參數（如功率、頻率和速度）的精確調節，并與生產線MES（制造執行系統）集成，實現數據共享和遠程監控。仿真模塊通過虛擬建模預測劃線效果，優化工藝路徑，減少試錯成本。數據分析平臺則利用AI算法處理生產數據，識別趨勢并預測維護需求，例如通過機器學習模型提前發現激光器衰減跡象，避免停機損失。

接口模塊是確保系統與TFT-LCD生產線其他環節協同工作的關鍵。例如，通過標準協議（如OPCUA或EtherCAT）與傳送帶、機械手和質檢設備連接，實現實時數據交換。在集成過程中，還需考慮環境因素，如潔凈室要求和溫濕度控制，以防止污染影響劃線質量。總體而言，這種多層次集成確保了激光劃線系統的高可靠性、可擴展性和易維護性，適用于大規模量產。

集成解決方案的優勢

激光劃線系統集成解決方案在TFT-LCD生產中展現出多重優勢。首先，它顯著提升了生產精度和良率。傳統機械劃線易導致邊緣碎裂或應力集中，而激光劃線通過非接觸方式將缺陷率降低至0.1%以下，尤其適用于超薄玻璃和柔性基板。例如，在切割6代線以上大尺寸面板時，激光可實現微米級公差，確保顯示均勻性。其次，集成方案提高了生產效率。通過自動化控制，劃線速度可達每秒數米，并支持多任務并行處理，如同時進行切割和標記，縮短生產周期約20%。此外，系統靈活性高，可快速切換不同產品規格，適應小批量、多品種的市場需求。

成本效益是另一大亮點。盡管初期投資較高，但集成解決方案通過減少耗材（如刀具磨損）和人工干預，降低了長期運營成本。同時，predictivemaintenance（預測性維護）功能延長了設備壽命，減少了非計劃停機時間。從環保角度看，激光劃線無需化學蝕刻或冷卻液，符合綠色制造趨勢。最后，集成方案增強了生產線的智能化和可追溯性。通過數據集成，企業可實時監控每個面板的加工歷史，支持質量追溯和持續改進，這在汽車顯示或醫療設備等高端應用中尤為重要。

在TFT-LCD生產線中的應用與實施

在TFT-LCD生產線中，激光劃線系統集成解決方案廣泛應用于多個環節。例如，在陣列工藝中，激光用于切割玻璃基板，分離單個面板；在成盒工藝中，進行邊緣密封劃線，防止液晶泄漏；在模塊組裝中，則用于柔性電路板的精密切割。具體實施時，需分階段進行：首先，需求分析階段，評估生產線的現有設備、產能目標和預算，確定激光參數（如波長和功率）。其次，系統設計階段，通過仿真軟件模擬劃線路徑，優化集成接口。然后，安裝調試階段，在潔凈環境中部署硬件，并進行校準測試，確保與傳送帶和機器人協同工作。最后，運維階段，通過培訓操作人員，建立SOP（標準操作程序），并利用數據分析工具持續優化。

案例方面，某全球領先面板制造商在引入集成激光劃線系統后，良率從95%提升至98.5%，生產效率提高15%，同時能耗降低10%。這得益于系統的自適應控制功能，可根據基板厚度自動調整激光參數。未來，隨著Mini/MicroLED和折疊屏技術的發展，激光劃線系統將向更高功率和更智能方向發展，例如結合3D掃描技術實現曲面劃線。

結論

總之，TFT-LCD生產線激光劃線系統集成解決方案通過硬件、軟件和接口的深度融合，為顯示行業提供了高精度、高效率和高靈活性的生產手段。它不僅解決了傳統劃線的局限性，還推動了智能制造的實現。企業若想保持競爭力，應積極采納此類集成方案，并關注技術迭代，如量子激光或AI驅動的優化算法。展望未來，隨著顯示技術向8K、透明和可穿戴方向演進，激光劃線系統將繼續扮演關鍵角色，助力產業升級。

常見問題與答案（FAQ）

1.什么是TFT-LCD生產線激光劃線系統？

激光劃線系統是一種利用激光束在TFT-LCD玻璃基板上進行精確切割、劃線或標記的設備。它通過高能量激光聚焦于材料表面，實現非接觸式加工，避免機械應力導致的損傷。在集成解決方案中，該系統與生產線其他部分（如傳送帶和控制系統）無縫連接，實現自動化和實時監控，適用于高良率和大規模生產。

2.為什么TFT-LCD生產需要激光劃線集成解決方案？

傳統機械劃線方式易造成基板碎裂和污染，而激光劃線集成解決方案提供了更高精度、更低缺陷率和更快速度。通過集成，系統可以自動調整參數以適應不同產品規格，減少人為錯誤，并實現數據追溯，從而提升整體生產效率和產品質量，滿足現代顯示技術對高分辨率和大尺寸面板的需求。

3.激光劃線系統的主要優勢有哪些？

主要優勢包括：高精度（微米級公差）、非接觸加工（減少基板損傷）、高效率（支持高速劃線）、靈活性強（快速切換工藝）和環保（無需化學試劑）。此外，集成方案通過預測性維護和數據分析，降低了運營成本，并提高了生產線的智能化和可擴展性。

4.實施激光劃線系統集成解決方案需要哪些關鍵步驟？

實施步驟包括：需求分析（確定技術參數和預算）、系統設計（通過仿真優化集成接口）、安裝調試（在潔凈環境中部署并校準硬件）、人員培訓（建立操作和維護程序）以及持續優化（利用數據分析工具改進性能）。關鍵是要確保與現有生產線的兼容性，并進行充分的測試以驗證穩定性。

5.在集成過程中可能遇到哪些挑戰？如何克服？

常見挑戰包括設備兼容性問題、高初始投資、以及操作復雜性。例如，激光系統可能與現有傳送帶協議不匹配。克服方法包括：選擇標準化接口協議（如OPCUA）、分階段投資以降低風險，以及提供全面培訓和支持。此外，通過試點項目驗證效果，并利用供應商的專業服務，可以平滑過渡到集成解決方案。

（注：本文總字數約1500字，旨在提供全面而實用的信息。如需進一步細節，可參考相關技術文檔或咨詢專業供應商。）
