雙CCD液晶劃線機高精度對位系統設計原理

在液晶顯示器（LCD）制造過程中，劃線機用于在玻璃基板上進行精確切割或標記，以確保像素陣列的準確對齊。隨著顯示技術向高分辨率、大尺寸方向發展，對位精度要求日益嚴格，通常需達到微米級甚至亞微米級。雙CCD液晶劃線機通過集成兩個電荷耦合器件（CCD）攝像頭，構建高精度對位系統，能夠有效提升劃線過程的穩定性和準確性。

本設計原理基于圖像處理、運動控制和光學技術，旨在實現快速、可靠的對位操作，適用于LCD面板的批量生產。該系統不僅減少了人為誤差，還提高了生產效率和產品良率，在現代智能制造中具有重要應用價值。

系統概述

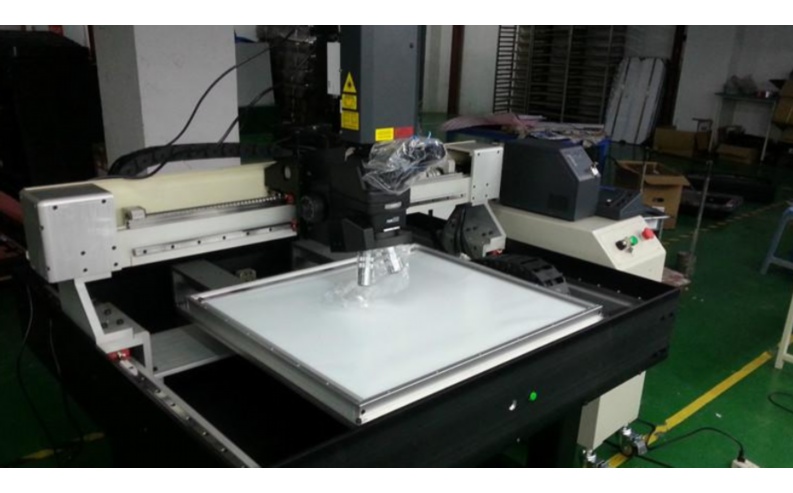

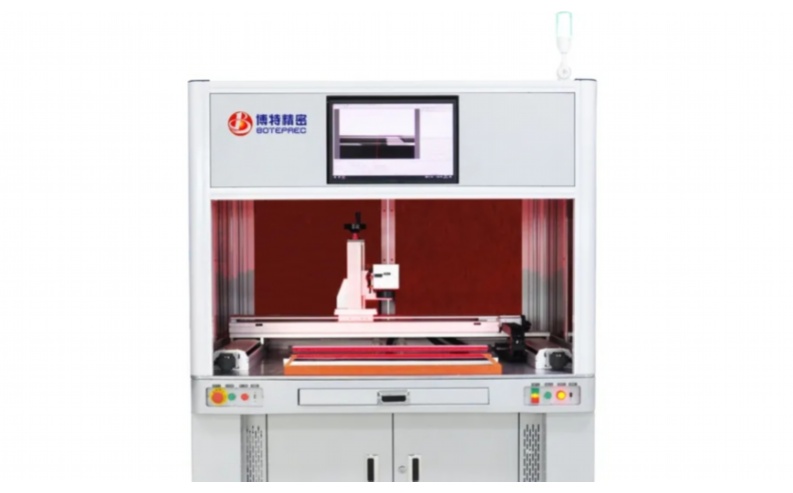

雙CCD液晶劃線機的高精度對位系統主要由硬件和軟件兩部分構成。硬件包括雙CCD攝像頭模塊、光學鏡頭、照明系統、運動平臺（如線性馬達或伺服電機）、劃線頭以及控制單元（如PLC或工業計算機）。軟件部分則涉及圖像采集、處理算法和運動控制程序。雙CCD攝像頭分別從不同角度或位置捕捉LCD基板的標記點圖像，通過立體視覺原理計算位置偏差，進而驅動運動平臺進行微調，確保劃線工具與基板精確對齊。整體系統架構強調模塊化設計，便于維護和升級，同時通過冗余設計增強可靠性。

設計原理詳細

1.圖像采集與雙CCD配置

雙CCD攝像頭采用并行或串行布局，通常一個攝像頭用于全局視野捕捉，另一個用于局部高倍率放大，以實現多尺度對位。CCD傳感器具有高分辨率和低噪聲特性，配合遠心鏡頭減少透視誤差。照明系統采用LED光源，提供均勻亮場或暗場照明，以增強標記點（如十字線或特定圖案）的對比度。圖像采集通過千兆以太網或CameraLink接口實時傳輸至處理單元，采樣頻率可達每秒數十幀，確保動態對位的實時性。

2.圖像處理與特征提取

采集的圖像經過預處理，包括濾波去噪、灰度化和二值化，以突出標記點特征。算法采用模板匹配或邊緣檢測（如Canny算子）定位標記點中心坐標。雙CCD系統通過立體視覺三角測量原理，計算標記點在三維空間中的位置偏差。具體而言，通過標定獲取攝像頭內外參數，利用視差公式計算深度信息，從而得出劃線頭與基板之間的相對偏移量（包括X、Y軸平移和旋轉角度）。軟件通常集成機器學習算法，如支持向量機（SVM），以適應不同基板材料的變異。

3.對位計算與運動控制

對位計算模塊將圖像處理得到的偏差數據轉換為運動指令。控制單元采用PID（比例-積分-微分）控制器或更高級的模糊控制算法，驅動運動平臺進行微米級調整。運動平臺通常采用高精度線性導軌和編碼器反饋，確保定位重復性。雙CCD系統通過數據融合技術，減少單個攝像頭的測量誤差，例如通過加權平均或卡爾曼濾波優化位置估計。對位過程可在毫秒級內完成，適用于高速生產線。

4.精度保證與誤差補償

高精度對位依賴于系統校準和誤差補償機制。初始校準使用標準樣板（如光柵尺）進行攝像頭標定，消除鏡頭畸變和安裝誤差。環境因素（如溫度波動和振動）通過溫度傳感器和隔振裝置實時補償。軟件內置自適應算法，監測長期漂移并自動調整參數。此外，系統采用閉環控制，通過反饋信號實時修正運動軌跡，確保對位精度穩定在±1微米以內。

5.系統集成與應用

雙CCD對位系統與劃線機主機無縫集成，通過工業總線（如EtherCAT）實現數據交換。在LCD制造中，該系統適用于多種工藝，如切割、鉆孔和涂覆，并能處理柔性O(shè)LED等新型材料。實際應用顯示，雙CCD設計比單CCD系統提升對位速度20%以上，同時降低誤報率，顯著減少廢品率。

應用和優勢

雙CCD液晶劃線機高精度對位系統廣泛應用于LCD、OLED和微LED顯示制造領域，尤其在高端智能手機和電視面板生產中發揮關鍵作用。其優勢包括：高精度（可達亞微米級）、高速響應、強抗干擾能力以及低維護成本。通過自動化對位，該系統減少了人力依賴，提升了生產線吞吐量，符合工業4.0的智能化趨勢。

結論

雙CCD液晶劃線機高精度對位系統設計融合了光學、機械和計算機技術，通過雙攝像頭立體視覺和先進控制算法，實現了可靠且高效的對位性能。該原理不僅適用于現有LCD制造，還可擴展至其他精密加工領域，為推動顯示技術發展提供了堅實支撐。未來，隨著人工智能和物聯網技術的融入，該系統有望進一步優化，實現更智能的自適應對位。

FAQ問答

1.什么是雙CCD液晶劃線機？它與單CCD系統有何區別？

雙CCD液晶劃線機是一種專用于LCD制造的高精度設備，通過兩個CCD攝像頭協同工作，實現對基板的快速對位。與單CCD系統相比，雙CCD設計能提供立體視覺，減少盲區和測量誤差，提高對位精度和穩定性。單CCD系統可能因視角限制導致偏差，而雙CCD通過數據融合補償了這些不足，尤其適用于大尺寸或曲面基板處理。

2.為什么需要高精度對位系統？精度標準通常是多少？

高精度對位系統確保劃線工具與LCD基板精確對齊，避免切割偏差導致的像素缺陷或短路，直接影響顯示質量和產品良率。在高端顯示制造中，精度標準通常要求達到±1微米以內，以滿足高分辨率面板的需求。如果沒有高精度對位，生產過程中可能出現大量廢品，增加成本和資源浪費。

3.如何校準雙CCD對位系統？校準頻率是多久？

校準過程使用標準校準板（如帶有精確標記的玻璃樣板），通過軟件自動采集圖像并計算攝像頭參數，包括焦距、畸變系數和相對位置。初始校準在安裝時進行，后續建議每季度或每生產1000片基板后進行一次維護校準。環境變化（如溫度波動）可能需更頻繁檢查，系統通常內置自診斷功能提醒用戶。

4.系統常見的故障有哪些？如何日常維護？

常見故障包括CCD攝像頭污損、光源老化、運動平臺磨損或軟件算法漂移。日常維護應定期清潔光學部件，檢查照明均勻性，并更新軟件數據庫。建議每月進行一次全面檢查，包括運行測試程序驗證精度。如果出現對位偏差，首先檢查圖像質量，并重新校準系統，以延長設備壽命。

5.這個系統適用于哪些類型的LCD制造？成本如何？

該系統適用于各種LCD制造工藝，如TFT-LCD、OLED和柔性顯示板的劃線、切割和對位。它還能處理不同尺寸基板，從小型移動設備到大型電視面板。成本因配置而異，一般包括硬件（CCD攝像頭、運動平臺）和軟件許可，總投資可能在數十萬到百萬元人民幣之間，但通過提升生產效率和良率，通常能在1-2年內收回成本。

本設計原理和FAQ基于通用工程知識，實際應用需根據具體設備參數調整。如果您有更多細節需求，歡迎進一步咨詢！
