激光劃線機切割邊緣毛刺成因及綜合控制方案

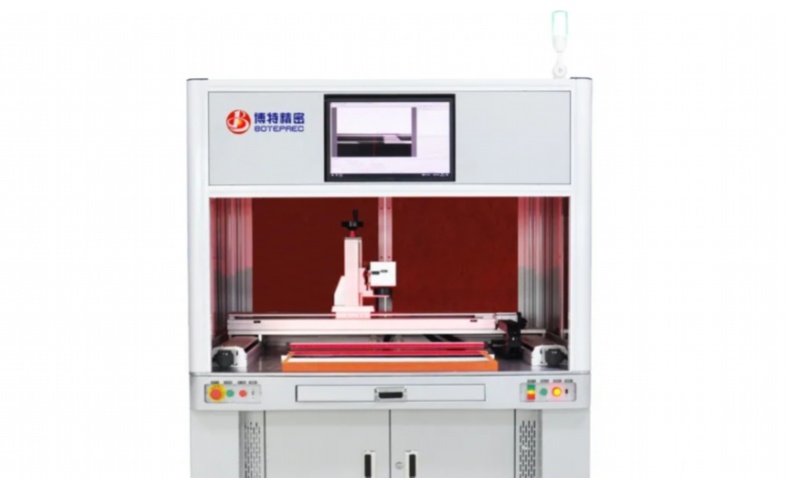

激光劃線機作為一種高精度、高效率的現代加工工具，廣泛應用于FPC、PCB、陶瓷、玻璃、半導體wafer以及各類金屬薄板的精密切割與劃線。然而，在實際應用中，“毛刺”問題一直是困擾工藝工程師、影響產品良率與品質的關鍵因素之一。毛刺不僅影響產品的外觀和尺寸精度，還可能在后道工序中引發短路、脫落、裝配困難等一系列問題。因此，制定一套系統、科學的毛刺控制方案至關重要。

一、毛刺的成因分析

要有效控制毛刺，首先需理解其產生機理。毛刺本質上是切割過程中未完全被去除的熔融或半熔融材料在切割邊緣重新凝固形成的附著物。其主要成因可歸結為以下幾點：

1.能量輸入不匹配：激光能量過高，導致材料過度熔化，產生的熔渣在輔助氣體吹除不及時的情況下附著于切口底部，形成“掛渣”毛刺。能量過低，則材料未完全切透，形成“未切斷”的纖維狀毛刺。

2.輔助氣體問題：

氣壓不足：氣壓過低無法有效將熔融物從切縫中吹走，導致其向下流淌并凝固。

氣體純度不夠：對于活性金屬（如不銹鋼、鋁），若使用普通空氣或氮氣純度不足，氧氣會與熔融金屬發生氧化反應，生成高熔點的氧化物（如Cr2O3），更難被吹除，形成堅硬的黑色毛刺。

氣體類型選擇錯誤：切割不同材料需匹配不同氣體。例如，切割碳鋼需用氧氣作為助燃?xì)怏w，而切割不銹鋼、鋁則需用高純氮氣以抑制氧化。

3.焦點位置不準：激光焦點是能量密度最高的區域。焦點位置偏離材料表面（過高或過低），會導致光斑變大、能量密度下降，切口變寬，熔化模式從“氣化”轉向“熔化”，從而產生更多熔渣和毛刺。

4.設備與工藝參數穩定性差：

光束質量差：激光器模式不佳或鏡片污染、老化，會導致能量分布不均，切割線能量不穩定。

噴嘴狀態不佳：噴嘴中心未與光束對中、噴嘴孔徑磨損或污染，會嚴重影響氣流形態和穩定性。

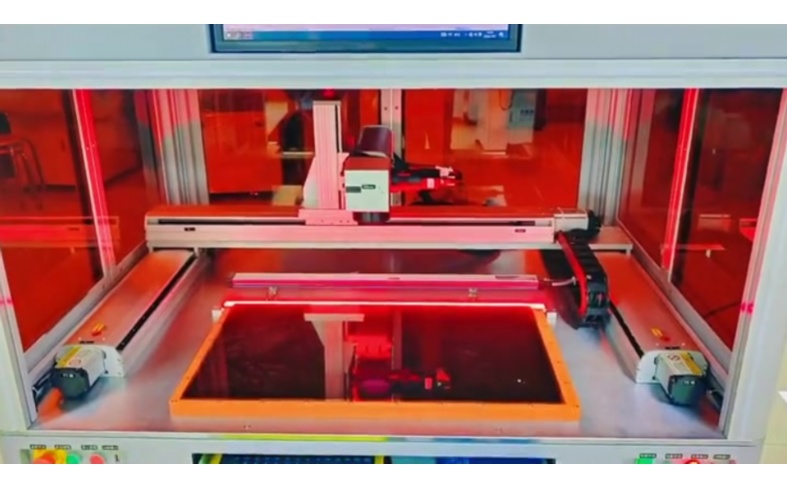

運動系統精度：導軌、絲杠磨損或振動，會導致切割路徑不平穩，產生鋸齒狀邊緣和局部毛刺。

5.材料特性影響：材料的導熱性、熔點、成分（如銅合金中的鋅元素易蒸發）等都會影響其熔融和凝固行為，從而影響毛刺的產生。

二、系統性毛刺控制方案

基于以上成因分析，我們可以從設備、工藝、材料及后處理四個維度構建一個全方位的控制方案。

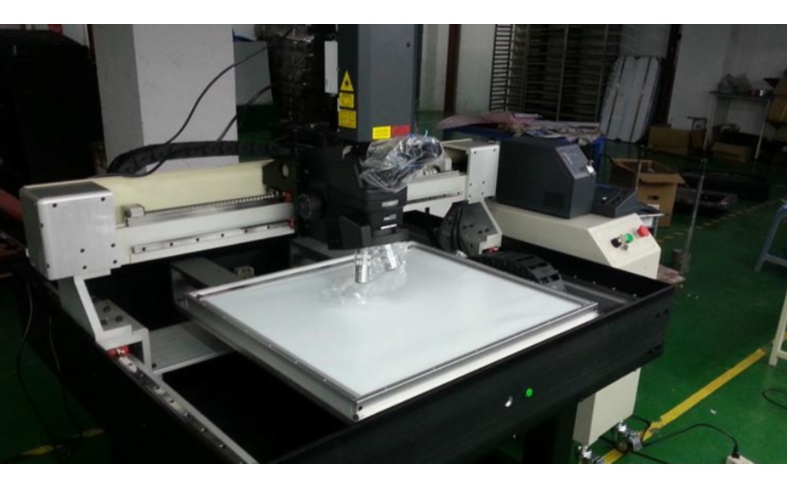

1.設備優化與維護（基礎保障）

確保激光器狀態穩定：定期檢測激光器的輸出功率和模式，確保其工作在最佳狀態。對于光纖激光器，注意檢查光纖頭、QBH等連接部件的清潔與冷卻。

光學系統保養：制定嚴格的鏡片清潔與更換周期。保護鏡、聚焦鏡上的任何污染點都會成為能量吸收中心，降低光束質量并可能損壞鏡片。

噴嘴管理與對中：每日開工前進行噴嘴中心校正，確保氣體流場與激光束同軸。根據材料厚度選擇合適的噴嘴孔徑（通常厚板用大孔徑，薄板用小孔徑），并定期檢查噴嘴是否磨損。

運動系統精度維護：定期對導軌、絲杠進行清潔、潤滑，檢查并緊固機械連接部件，減少振動和背隙。

2.工藝參數精細化調整（核心手段）

功率、速度、頻率的協同優化：

遵循“在保證切透的前提下，使用盡可能高的速度和盡可能低的功率”的原則。通過DOE（實驗設計）方法，找到三者之間的最佳配比。對于脈沖激光，還需優化脈沖頻率和占空比，以實現“熱輸入”最小化。

焦點位置精確控制：進行焦點位置尋優測試。通常，將焦點設置在材料表面以下（1/3板厚處）是一個不錯的起始點，但需根據實際切割效果進行微調，找到最光滑、毛刺最少的焦點。

輔助氣體優化：

氣壓：建立氣壓與材料厚度、切割速度的對應關系表。氣壓并非越高越好，過高氣壓可能在切口底部形成渦流，反而影響排渣。

氣體類型與純度：切割碳鋼使用氧氣（純度≥99.95%），利用其助燃效應提高切割效率；切割不銹鋼、鋁、黃銅等使用高純氮氣（純度≥99.999%），起到冷卻和保護作用。對于極精細的FPC切割，可使用干燥、潔凈的壓縮空氣。

引入“光刀”或“修邊”工藝：對于要求極高的產品，可采用兩次切割。第一次用較高功率和速度進行主切割，第二次用較低的功率和較慢的速度，沿同一路徑進行“光刀”，以去除第一次切割產生的微小毛刺，獲得鏡面般光滑的邊緣。

3.材料與前處理

選擇優質材料：盡量選擇成分均勻、表面平整、無氧化層的材料。

表面處理：對于易產生毛刺的材料，可在切割前貼覆保護膜，這不僅能防止表面劃傷，有時也能在一定程度上抑制底部毛刺的產生。

4.后處理（補充手段）

當通過上述方法仍無法完全消除毛刺時，可引入后處理工序：

物理方法：使用百潔布、砂紙、羊毛輪等工具進行手工或機械打磨。

化學方法：對于金屬件，可采用酸洗、電解拋光等方式去除毛刺，效果均勻，但需注意環保和安全。

等離子體拋光：適用于不銹鋼等金屬，能獲得極佳的表面光潔度。

三、總結

控制激光劃線機的切割毛刺是一個系統性工程，不存在單一的“萬能參數”。它要求工程師深入理解“設備-工藝-材料”這個鐵三角的相互作用。通過建立從設備預防性維護、到工藝參數的科學尋優、再到必要時后處理的完整閉環管理體系，才能持續、穩定地生產出無毛刺、高質量的切割產品，從而提升產品競爭力。

FAQ（常見問題解答）

Q1:我們切割不銹鋼時，底部總是有堅硬的黑色毛刺，用氮氣也沒完全消除，可能是什么原因？

A1:這種情況通常指向幾個可能：

1.氮氣純度不足：這是最常見的原因。請確保氮氣純度在99.999%以上。純度不夠會導致氧化反應，生成難以吹除的氧化物毛刺。

2.氣壓過低：不銹鋼切割需要很高的氣壓（通常可達1.5-2.0MPa）來確保足夠的吹力。請檢查氣路是否通暢，減壓閥設置是否正確。

3.焦點位置或功率/速度不匹配：焦點太深或功率過高會導致熔化區域過大，產生的熔渣過多，超出氣體的吹除能力。建議重新進行焦點和參數優化。

4.噴嘴問題：檢查噴嘴是否對中、孔徑是否合適、內壁是否光滑。一個有缺陷的噴嘴會嚴重破壞氣流。

Q2:切割薄板FPC/PCB時，邊緣有黃色的焦糊狀毛刺，如何解決？

A2:這是典型的“熱影響區(HAZ)過大”和“碳化”現象。

1.降低熱輸入：大幅提高切割速度，并相應降低激光功率。采用高頻率、低脈寬的脈沖模式進行“冷加工”，減少熱量積累。

2.優化吹氣：使用潔凈的干燥空氣，并適當增加氣壓，以快速冷卻切割區域。

3.檢查光路：確保光束質量良好，聚焦光斑足夠小，能量集中。

4.嘗試紫外激光：對于極高要求的柔性板，紫外激光因其“冷加工”特性，能從根本上避免熱影響和碳化問題。

Q3:參數什么都沒變，但最近切割的毛刺突然變多了，應該從哪里開始排查？

A3:這強烈暗示是設備狀態發生了變化。建議按以下順序快速排查：

1.檢查光學鏡片：立即檢查并清潔保護鏡和聚焦鏡。鏡片污染是導致能量下降和毛刺增多的首要元兇。

2.檢查并校正噴嘴：確認噴嘴沒有損壞，并重新進行噴嘴中心校正。

3.檢查輔助氣體：確認氣瓶壓力是否充足，氣體純度是否有保證，管路和接頭是否有泄漏。

4.測試激光功率：使用功率計檢測實際輸出功率是否與設置值相符。激光器老化可能導致功率衰減。

Q4:為了去除毛刺，是不是切割速度越慢、功率越高越好？

A4:這是一個常見的誤區。絕對不是。

過慢的速度和過高的功率會導致材料過度熔化。產生的熔融物數量會遠超輔助氣體的吹除能力，導致大量熔渣堆積在切口底部，形成更嚴重、更堅硬的“掛渣”毛刺。正確的思路是尋找一個平衡點：即使用剛好能切透材料的最低功率和最高速度，這樣熱輸入最小，產生的熔融物最少，最容易被氣體吹走。

Q5:“光刀”工藝能完全替代參數優化嗎？

A5:不能。“光刀”工藝是一個有效的補充和提升手段，但不能替代基礎參數的優化。

效率成本：兩次切割會顯著降低生產效率（幾乎翻倍），并增加成本。

治標不治本：如果第一次主切割的參數非常差，產生了巨大而堅硬的毛刺，第二次“光刀”可能也無法完全去除，甚至可能因能量不足而無法切掉。

因此，正確的做法是：首先通過精細調整，將主切割的毛刺控制在最低水平，然后再引入“光刀”工藝，作為進一步提升邊緣質量的“精修”步驟，用于對邊緣質量有極致要求的場景。
