光纖激光焊接機(jī)氣體保護(hù)技術(shù)解析

光纖激光焊接機(jī)作為現(xiàn)代制造業(yè)中的關(guān)鍵設(shè)備，憑借其高能量密度、高精度和快速加工等優(yōu)勢，廣泛應(yīng)用于汽車、航空航天、電子和醫(yī)療器械等領(lǐng)域。在激光焊接過程中，氣體保護(hù)技術(shù)是確保焊接質(zhì)量的核心環(huán)節(jié)之一。它通過向焊接區(qū)域注入保護(hù)氣體，有效防止熔融金屬與空氣中的氧氣、氮?dú)獾劝l(fā)生反應(yīng)，從而避免氧化、氣孔和裂紋等缺陷，提升焊接接頭的強(qiáng)度和美觀度。

本文將從氣體保護(hù)的作用、常用氣體類型、氣體流量與噴嘴設(shè)計、應(yīng)用中的關(guān)鍵技術(shù)要點(diǎn)以及未來發(fā)展趨勢等方面，對光纖激光焊接機(jī)氣體保護(hù)技術(shù)進(jìn)行詳細(xì)解析。

一、氣體保護(hù)的作用

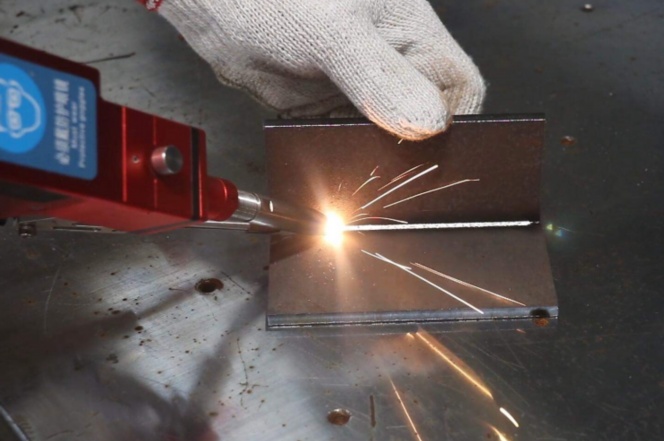

在激光焊接過程中，高溫會使金屬熔化并形成熔池。如果熔池暴露在空氣中，空氣中的氧氣和氮?dú)鈺c熔融金屬發(fā)生化學(xué)反應(yīng)，導(dǎo)致氧化、氮化等問題，進(jìn)而產(chǎn)生焊接缺陷，如氣孔、夾渣或焊縫發(fā)黑。氣體保護(hù)技術(shù)通過在焊接區(qū)域形成一層惰性或活性氣體屏障，隔絕空氣，確保焊接過程的穩(wěn)定性。其主要作用包括：

1.防止氧化：保護(hù)氣體能有效隔離氧氣，避免金屬氧化物生成，提高焊縫的耐腐蝕性和機(jī)械性能。

2.穩(wěn)定電弧和熔池：在某些情況下，保護(hù)氣體有助于維持激光誘導(dǎo)等離子體的穩(wěn)定，減少飛濺，優(yōu)化焊縫成形。

3.冷卻作用：部分氣體（如氦氣）還能對焊縫區(qū)域進(jìn)行適度冷卻，防止過熱變形。

4.提升外觀質(zhì)量：通過減少氧化和飛濺，保護(hù)氣體可使焊縫表面更光滑、均勻，滿足高端應(yīng)用的外觀要求。

二、常用保護(hù)氣體類型及選擇

保護(hù)氣體的選擇取決于焊接材料、工藝要求和成本因素。常見氣體包括惰性氣體（如氬氣、氦氣）和活性氣體（如二氧化碳、氮?dú)猓蛩鼈兊幕旌蠚怏w。

1.氬氣（Ar）：作為最常用的惰性氣體，氬氣密度高于空氣，能有效覆蓋焊接區(qū)域，防止氧化。它適用于不銹鋼、鋁合金和鈦合金等材料的焊接，尤其在高反射性材料中表現(xiàn)優(yōu)異。但純氬氣可能導(dǎo)致焊縫熔深較淺。

2.氦氣（He）：氦氣導(dǎo)熱率高，能增加焊縫熔深和焊接速度，適用于厚板焊接或高導(dǎo)熱材料（如銅合金）。缺點(diǎn)是成本較高，且密度低，需較高流量才能有效保護(hù)。

3.二氧化碳（CO?）：作為一種活性氣體，CO?可提高電弧穩(wěn)定性和熔深，常用于碳鋼焊接。但可能增加飛濺和氧化風(fēng)險，故常與氬氣混合使用。

4.混合氣體：例如氬氣與氦氣的混合可兼顧熔深和保護(hù)效果；氬氣與少量二氧化碳（如Ar+2-5%CO?）的混合氣體在碳鋼焊接中能減少飛濺，提高效率。對于鋁合金，氬氦混合氣體可優(yōu)化焊縫質(zhì)量。

選擇氣體時，需綜合考慮材料特性（如鋁合金對氧氣敏感，需高純度惰性氣體）、焊接厚度（厚板可選氦基氣體）和工藝目標(biāo)（如追求外觀或強(qiáng)度）。

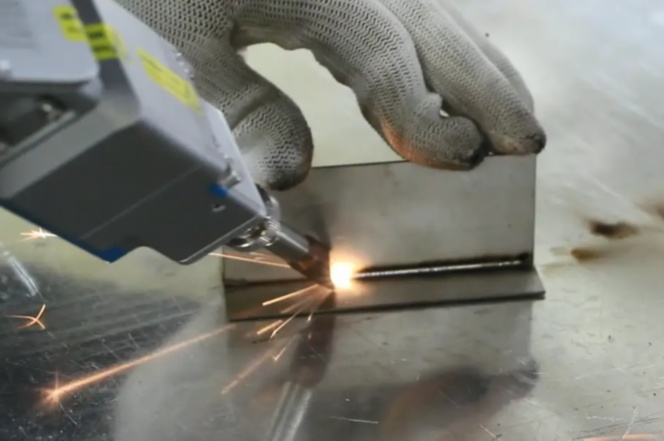

三、氣體流量與噴嘴設(shè)計的關(guān)鍵參數(shù)

氣體保護(hù)的效果不僅取決于氣體類型，還與流量、噴嘴設(shè)計和氣流模式密切相關(guān)。不當(dāng)?shù)膮?shù)設(shè)置可能導(dǎo)致保護(hù)不足或浪費(fèi)。

1.氣體流量：流量過低無法形成有效屏障，使空氣侵入；流量過高則可能擾亂熔池，產(chǎn)生湍流，甚至導(dǎo)致焊縫缺陷。通常，流量范圍在10-25L/min之間，需根據(jù)焊接速度和材料調(diào)整。例如，鋁合金焊接需較高流量（15-20L/min），而不銹鋼可略低。

2.噴嘴設(shè)計：噴嘴的形狀和尺寸影響氣流的覆蓋范圍和穩(wěn)定性。錐形或圓柱形噴嘴常見，其內(nèi)徑需與激光束直徑匹配，確保氣體均勻覆蓋熔池。多孔噴嘴可提供更廣泛的氣幕，適用于大面積焊接。噴嘴與工件的距離一般為5-15mm，過遠(yuǎn)會降低保護(hù)效果，過近可能被飛濺堵塞。

3.氣流模式：層流氣流比湍流更理想，因為它能形成穩(wěn)定的氣體層。可通過加裝氣體透鏡或擴(kuò)散器來優(yōu)化氣流。此外，側(cè)吹氣體技術(shù)可用于輔助吹散等離子體，提升激光能量傳輸效率。

四、應(yīng)用中的關(guān)鍵技術(shù)要點(diǎn)

在實(shí)際操作中，氣體保護(hù)技術(shù)的成功應(yīng)用需注意以下幾點(diǎn)：

-氣體純度：高純度氣體（如99.99%以上）是避免污染的前提，尤其對于鈦合金或航空航天部件，雜質(zhì)可能導(dǎo)致焊縫脆化。

-環(huán)境控制：在開放環(huán)境中，需考慮風(fēng)速影響，必要時加裝防風(fēng)裝置。室內(nèi)焊接應(yīng)保持空氣流通，避免氣體積聚。

-實(shí)時監(jiān)控：集成傳感器和控制系統(tǒng)可監(jiān)測氣體流量和壓力，及時調(diào)整參數(shù)。自動化系統(tǒng)能根據(jù)焊接條件動態(tài)優(yōu)化保護(hù)效果。

-維護(hù)與檢查：定期清潔噴嘴，防止堵塞；檢查氣體管路是否泄漏，確保供氣穩(wěn)定。

五、未來發(fā)展趨勢

隨著智能制造和綠色制造的推進(jìn)，氣體保護(hù)技術(shù)正朝著高效、環(huán)保和智能化方向發(fā)展。例如，開發(fā)新型混合氣體以降低成本和環(huán)境影響；利用AI算法實(shí)時優(yōu)化氣體參數(shù)；結(jié)合物聯(lián)網(wǎng)實(shí)現(xiàn)遠(yuǎn)程監(jiān)控和預(yù)測性維護(hù)。此外，在新能源領(lǐng)域（如電池焊接），對氣體保護(hù)的精度要求將更高，推動技術(shù)創(chuàng)新。

總之，氣體保護(hù)技術(shù)是光纖激光焊接質(zhì)量的重要保障。通過科學(xué)選擇氣體、優(yōu)化參數(shù)和精細(xì)操作，可顯著提升焊接效率和產(chǎn)品可靠性。未來，隨著材料和應(yīng)用場景的擴(kuò)展，這一技術(shù)將持續(xù)演進(jìn)，為制造業(yè)注入新動力。

FAQ（常見問題解答）

1.問：為什么光纖激光焊接需要使用保護(hù)氣體？

答：保護(hù)氣體主要用于隔絕空氣中的氧氣和氮?dú)猓乐谷廴诮饘侔l(fā)生氧化、氮化等反應(yīng)，從而避免氣孔、裂紋和焊縫發(fā)黑等缺陷。它還能穩(wěn)定熔池、減少飛濺，提高焊接接頭的強(qiáng)度、耐腐蝕性和外觀質(zhì)量。

2.問：如何選擇適合的保護(hù)氣體類型？

答：選擇保護(hù)氣體需根據(jù)焊接材料、厚度和工藝要求。例如，氬氣適用于不銹鋼和鋁合金，提供良好保護(hù)；氦氣適用于厚板或高導(dǎo)熱材料，增加熔深；二氧化碳常用于碳鋼，但常與氬氣混合以減少飛濺。建議參考材料供應(yīng)商推薦或進(jìn)行工藝試驗。

3.問：氣體流量過高或過低會有什么影響？

答：流量過低可能導(dǎo)致保護(hù)不充分，空氣侵入焊接區(qū)，引起氧化缺陷；流量過高則可能擾亂熔池穩(wěn)定性，產(chǎn)生湍流，導(dǎo)致焊縫不均勻或氣體浪費(fèi)。一般流量控制在10-25L/min，需根據(jù)具體應(yīng)用調(diào)整。

4.問：噴嘴堵塞或損壞會影響焊接質(zhì)量嗎？

答：是的，噴嘴堵塞或損壞會破壞氣流均勻性，導(dǎo)致保護(hù)不完整，進(jìn)而引發(fā)焊縫氧化或氣孔。建議定期檢查和清潔噴嘴，確保其與激光束對齊，并保持適當(dāng)距離（通常5-15mm）。

5.問：在戶外或通風(fēng)不良環(huán)境中，如何保證氣體保護(hù)效果？

答：在戶外需加裝防風(fēng)罩或使用高流量氣體來抵消風(fēng)速影響；在通風(fēng)不良的室內(nèi)，應(yīng)確保局部排氣，避免保護(hù)氣體積聚造成安全隱患。同時，選擇密度較高的氣體（如氬氣）可能更有效。必要時，可采用封閉式焊接室以實(shí)現(xiàn)最佳保護(hù)。
