光纖激光焊接機焊縫美觀度提升技巧

光纖激光焊接機憑借其高能量密度、高效率、低熱影響區等優勢，在精密制造、汽車、航空航天等領域廣泛應用。然而，在實際操作中，焊縫的美觀度直接影響產品質量和客戶滿意度。美觀的焊縫不僅表面光滑、均勻，無裂紋、氣孔等缺陷，還能提升產品的整體質感。

以下將從設備參數優化、工藝控制、材料處理及操作技巧等方面，詳細探討提升光纖激光焊接機焊縫美觀度的實用方法。

一、優化激光參數設置

激光參數是影響焊縫美觀度的核心因素。合理調整功率、頻率、脈寬和速度等參數，可顯著改善焊縫外觀。

1.功率與速度匹配：功率過高或焊接速度過快可能導致焊縫過燒、凹陷或飛濺；功率過低或速度過慢則易產生未焊透或表面粗糙。建議通過試驗確定最佳匹配值，例如在焊接薄板時，采用較低功率（如500-1000W）和較高速度（如5-10m/min），以確保焊縫均勻平滑。

2.脈沖頻率與脈寬：對于脈沖激光焊接，適當提高脈沖頻率（如50-200Hz）和調整脈寬（如0.5-5ms）可減少熱輸入，避免材料過熱，從而形成細密、連續的焊點，提升表面一致性。

3.焦點位置控制：焦點位置對焊縫成形至關重要。焦點過于偏向工件表面易導致飛濺，而偏離則可能造成焊接不牢。通常將焦點設置在工件表面或略低于表面，并通過實時監測系統調整，以保持穩定。

二、加強工藝控制與輔助措施

工藝細節決定了焊縫的最終質量，需從氣體保護、夾具設計和焊接路徑等方面入手。

1.氣體保護優化：使用高純度惰性氣體（如氬氣或氮氣）作為保護氣體，可有效防止氧化和污染。氣體流量宜控制在10-20L/min，噴嘴角度與距離需調整至覆蓋整個熔池區域，避免氣流紊亂導致焊縫發黑或氣孔。

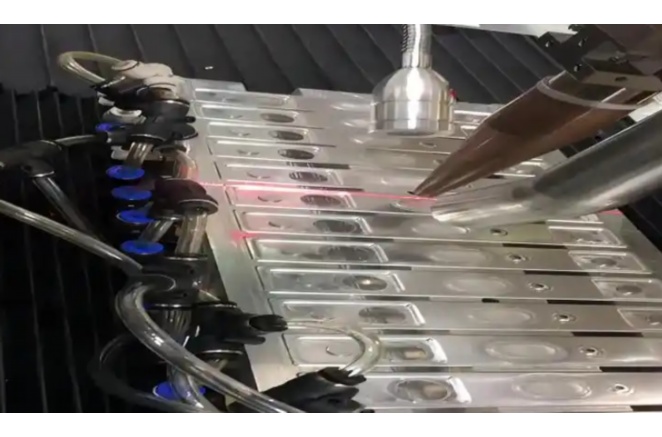

2.夾具與裝夾精度：精密夾具確保工件對接緊密，減少間隙和錯位。對于異形工件，采用柔性夾具或自適應系統，避免因振動或位移造成焊縫不平整。同時，保持工件表面清潔，無油污、銹跡或水分，必要時進行預處理如拋光或酸洗。

3.焊接路徑規劃：合理的焊接路徑可減少熱累積和變形。采用分段焊接或跳躍式路徑，避免連續長焊縫引起的熱應力集中。對于復雜形狀，使用機器人或CNC系統實現多軸聯動，確保焊槍運動平穩，焊縫均勻。

三、材料與預處理管理

工件材料特性直接影響焊接效果，需根據材料類型調整工藝。

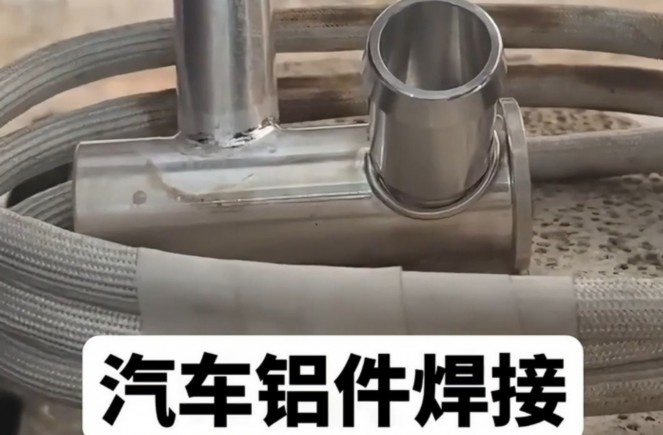

1.材料選擇與匹配：不同材料（如不銹鋼、鋁合金或鈦合金）的激光吸收率和熱導率各異。例如，鋁合金易產生氣孔，需采用高頻脈沖和雙光束技術；不銹鋼則需控制熱輸入以防止變色。必要時，使用填充材料以改善焊縫成形和機械性能。

2.表面預處理：工件表面粗糙度應控制在Ra≤1.6μm，可通過打磨或化學處理實現。對于高反射材料（如銅），預先涂覆吸收層（如石墨或專用涂料）可提升激光能量利用率，減少飛濺和缺陷。

四、操作與維護技巧

規范的操作和定期維護是保證焊縫美觀度的基礎。

1.操作員培訓：操作員需熟悉設備性能和工藝規范，掌握實時監控技能。例如，通過視覺系統或傳感器檢測熔池狀態，及時調整參數以應對異常。

2.設備維護：定期清潔光學鏡片（如聚焦鏡和反射鏡），防止污染導致能量損失；校準激光器和導光系統，確保光束質量穩定。建議每工作200小時進行一次全面檢查，包括冷卻系統和氣體管路。

3.環境控制：在無塵、恒溫恒濕環境中操作，避免粉塵和濕度影響焊接過程。安裝排煙系統，及時去除焊接煙塵，防止附著于焊縫表面。

五、后續處理與檢驗

焊接后處理可進一步提升美觀度，而嚴格檢驗則確保質量達標。

1.后處理工藝：對于要求高的焊縫，進行拋光、打磨或電解處理，以去除氧化層和微小不平整。例如，使用細砂紙或激光重熔技術，使表面光滑如鏡。

2.質量檢驗：采用目視檢查、顯微鏡觀察或無損檢測（如X射線）評估焊縫。標準可參照ISO13919-1，確保無裂紋、氣孔和咬邊等缺陷。

總之，提升光纖激光焊接機焊縫美觀度需綜合設備、工藝、材料和操作等多方面因素。通過精細參數調整、嚴格工藝控制和持續優化，可實現高質量、美觀的焊縫，提升產品競爭力。隨著智能化和自動化發展，未來可結合AI實時調控，進一步簡化操作并提高一致性。

FAQ（常見問題解答）

1.問：為什么焊縫表面會出現氣孔和飛濺？如何避免？

答：氣孔和飛濺通常由參數不匹配、保護氣體不足或材料污染引起。避免方法包括：優化激光功率和速度，確保氣體流量充足且穩定；清潔工件表面；使用脈沖模式減少熱輸入。對于高反射材料，可預涂吸收層。

2.問：焊接薄板時易燒穿，該如何調整參數？

答：燒穿是因熱輸入過高。建議降低激光功率（如調整至300-800W），提高焊接速度，并采用脈沖模式。同時，焦點位置略高于工件表面，以減少能量密度。測試時從小參數開始，逐步優化。

3.問：如何選擇保護氣體類型和流量？

答：一般用氬氣或氮氣，氬氣更適合不銹鋼和鈦合金，氮氣用于碳鋼。流量根據焊縫寬度和速度設定，通常為10-20L/min。確保噴嘴對準熔池，并檢查氣體純度（≥99.99%）。

4.問：焊縫顏色發黑或氧化，是什么原因？怎么解決？

答：發黑多因保護氣體覆蓋不足或流量過低，導致氧化。解決措施：增加氣體流量，檢查噴嘴是否堵塞；優化焊接路徑，避免空氣卷入；后處理中可通過拋光恢復色澤。

5.問：設備長時間使用后焊縫質量下降，可能是什么問題？

答：這常由光學鏡片污染、激光器功率衰減或夾具松動導致。應定期清潔鏡片，校準光束；檢查冷卻系統和電源穩定性；維護周期建議不超過200小時，必要時更換耗材。

以上內容共計約1500字，涵蓋了提升焊縫美觀度的關鍵技巧和常見問題解答，希望對您的實際操作有所幫助。
